Параметры и характеристики .
Шасси без днища и боковых стенок предназначено для сборки однотактного или двухтактного
лампового усилителя с ламповым (кенотронным) выпрямителем источника анодного питания.

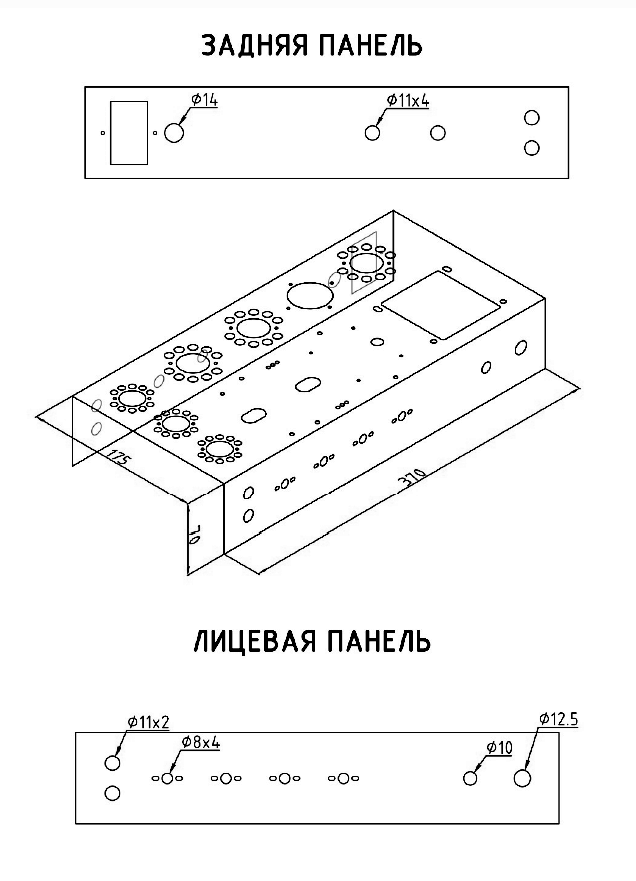

Габаритные размеры шасси: 370 х 175 х В70 мм.
Материал: сталь толщиной 1,5 мм
На шасси имеются:
- 3 посадочных места для установки 8-штырьковых ламповых панелей (тип octal) для выходных радиоламп
(6П6С, 6П3С, EL34, 6L6, 6С4С, 6550, КТ88 и т.д.) и кенотрона (5Ц3С, 5Ц4С, GZ34, 5U4G, 5Y4 и т.д.)
- 3 посадочных места для установки 9-штырьковых ламповых панелей (тип noval) для пальчиковых радиоламп
предварительных каскадов (6Н1П, 6Н2П, 6Н3П, 6Н5П, 6Н6П, 12AX7, 12AU7, ECC82, ЕСС83, ECC88 и т.д.)
- 1 посадочное место для установки конденсатора фильтра анодного питания
- 1 посадочное место для силового трансформатора на магнитопроводе УШ32 / EI96
- 1 посадочное место для выходного трансформатора на магнитопроводе УШ32 / EI96
- 1 посадочное место для дросселя анодного питания на магнитопроводе УШ22 / EI66
Все посадочные места рассчитаны для грамотного размещения моточных изделий.
На задней панели шасси подготовлены:
- 1 отверстие для установки сетевого терминала типа IEC со встроенным выключателем и предохранителем
- 1 отверстие для предохранителя анодного питания
- 4 отверстия для разъёмов типа Jack или BANANA для подключения громкоговорителей и входов.
На передней панели шасси стали имеются:
- 2 отверстия для инструментальных / микрофонных входов типа JACK
- 4 отверстия для установки регуляторов чувствительности входов и тембра (например: GAIN1, GAIN2, TREBLE, BASS)
-1 отверстие для светодиода индикации «работа /STAND-BY»
- 1 отверстие для выключателя режима STAND-BY.
