ТВЗ-1-9 люкс Параметры и характеристики . |

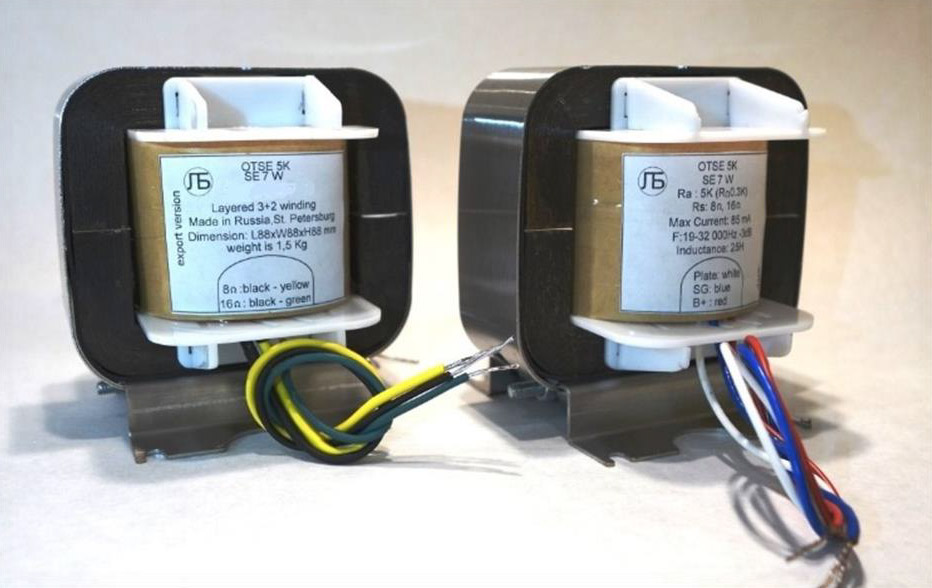

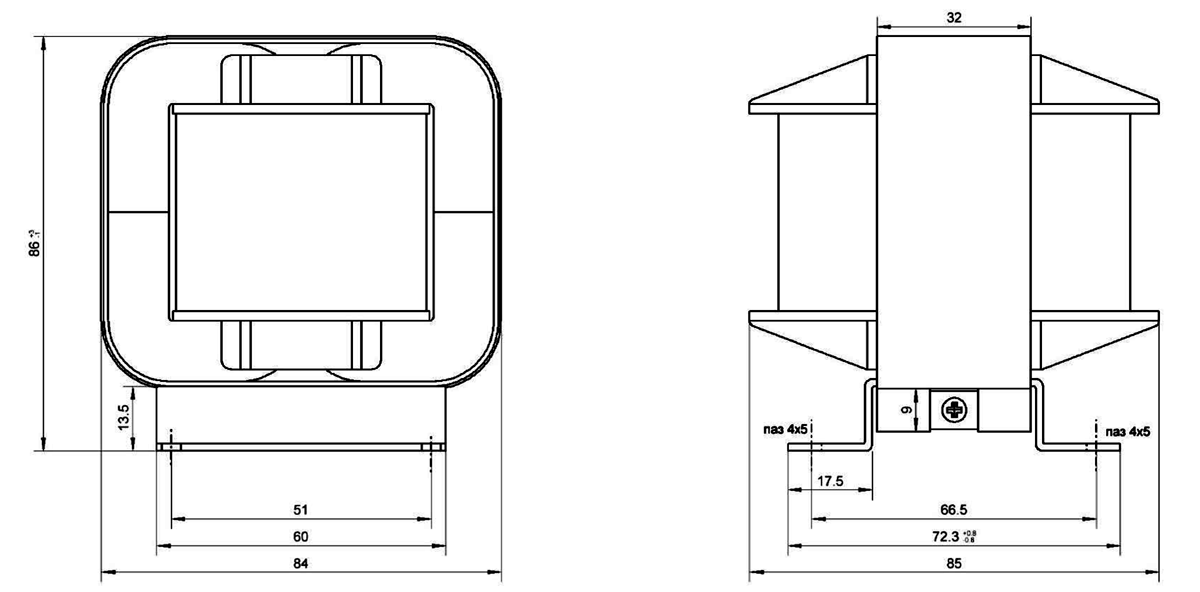

Трансформатор Звуковой выходной «ТВЗ 1-9 Люкс»

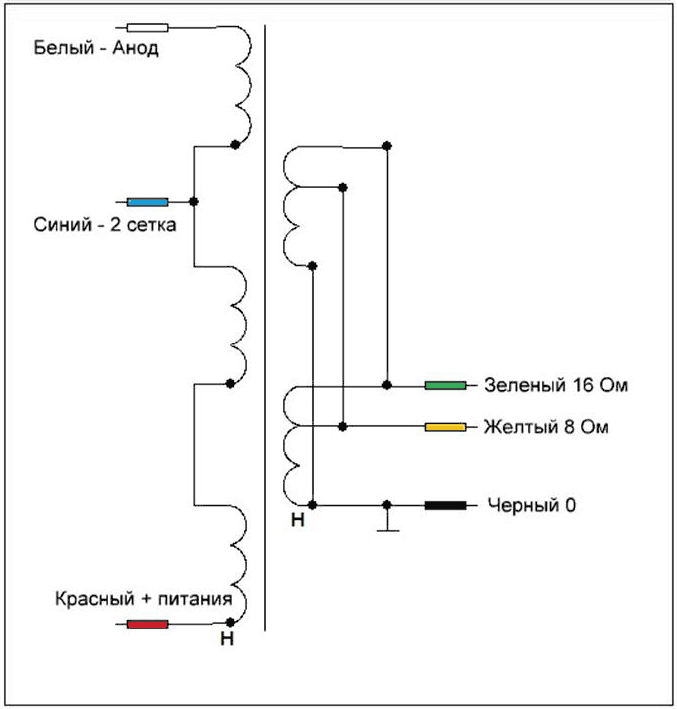

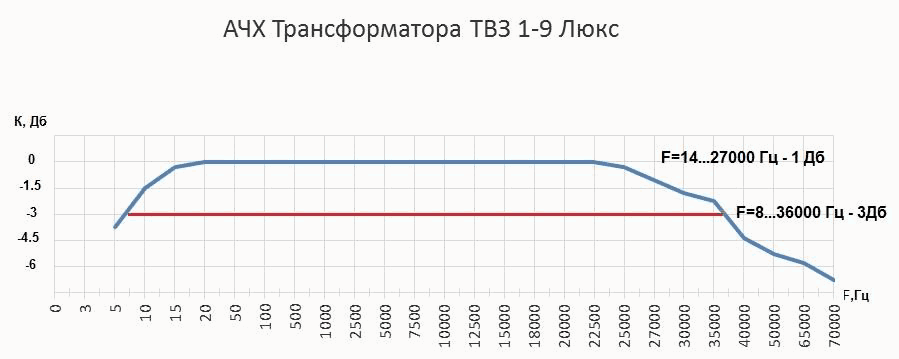

ТВЗ 1-9 Люкс 5К – 8 ом, 16 ом. Возможно применяемые лампы: 6П6С, 6V6,6П14П,EL84, 6П18П,EL83, 6П43П, 6П3С, 5881,6L6,6П13С,6П31С, 6П41С, 6П7С, Г-411, и. т. д. Улучшенная версия трансформаторов ТВЗ-1-9 и ТВЗ-1-6 и прочих ТВЗ «Звуковая» выходная мощность до 7 Ватт Частотный диапазон: 8-36 000 Гц -3дБ Неравномерность во всем диапазоне: +/- 0.5дБ Индуктивность первичной обмотки: 23 Гн Сопротивление нагрузки Rн: 8 Ом , 16 Ом Сопротивление первичной обмотки Ra: 5К (сопротивление по постоянному току 330 Ом) Ток первичной обмотки: 50мА - max 85 мА Секционирование: 1-2-1-2-1 К тр.: 25 КПД: 0.9 Нестандартные подключения нагрузки к вторичным обмоткам трансформатора для изменения Ra: АС 4 ом подключаем к выходам тр. «Черный – желтый» Ra=3.5К АС 4 ом подключаем к выходам тр. «Черный – зеленый» Ra=2К АС 6 ом подключаем к выходам тр. «Черный – желтый» Ra=4.6К АС 6 ом подключаем к выходам тр. «Черный – зеленый» Ra=2.6К АС 8 ом подключаем к выходам тр. «Черный – желтый» Ra=5К Базовое подключение АС 8 ом подключаем к выходам тр. «Черный – зеленый» Ra=3.1К АС 16 ом подключаем к выходам тр. «Черный – желтый» Ra=7.2К АС 16 ом подключаем к выходам тр. «Черный – желтый» Ra=5К Базовое подключение При нестандартном подключении нагрузки, возможно незначительное изменение полосы пропускания, индуктивности и т.д. Провод: ПЭТВ-2 Тр. Железо ШЛ : 26х32 окно 17 х48 марка Э 3408 толщина ленты 0.27мм Фурнитура: Нержавеющая сталь Обобщённое сечение сердечника: 67.89 кв. см. Изоляция: бумага, картон электротехнический. Зазор – 0.15мм Отбор пары сердечников – по индуктивности метрологической измерительной катушкой. Габариты В х Ш х Г: 86 х 84 х 85 мм Вес: 1550 грамм Внешний вид может незначительно отличаться. Упаковка в картонную коробку по 2 шт. Электрическая схема Расстояние между отверстиями Ф 4.3 мм при монтаже: 51 мм х 66.5 мм Чертеж | |
