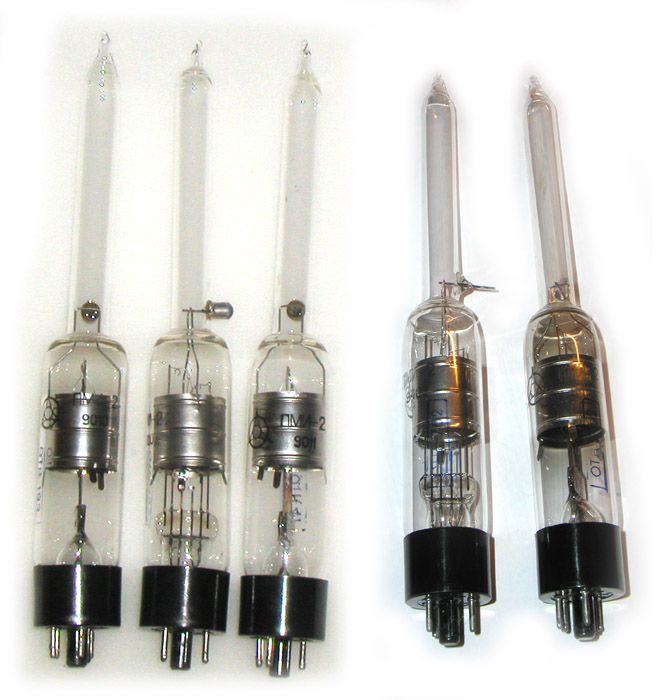

ПМИ-2 (преобразователь манометрический ионизационный) благодаря низкой стоимости является самым распространённым в России ионизационным датчиком. К вакуумному объёму присоединяется либо при помощи грибкового (компрессионного) соединения, либо при помощи спая стекло-металл.
ПМИ-2 может использоваться с широким спектром старых отечественных вакуумметров, таких как ВИТ-1, ВИТ-2, ВИТ-3.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАНОМЕТРИЧЕСКОГО ПРЕОБРАЗОВАТЕЛЯ ПМИ-2
•Рабочий диапазон давлений: 1х10-3 – 1х10-7 Торр (0,13 – 0,13 х 10-4 Па)
•Постоянная преобразователя C при токе эмиссии Ie=5 мА: С=(8,7±1,7) Торр/А ((1,16±0,23)10-3 Па/А)
•Постоянная преобразователя C при токе эмиссии Ie=0,5 мА: С=(8,7±17) Торр/А ((11,6±2,3)10-3 Па/А)
•Гарантийная наработка: 500 ч
•Габаритные размеры: O34х265 мм
•Диаметр штенгеля: 16.3 мм
Измеряемое давление вычисляется по формуле P = C / I, где I – измеренный ионный ток, А; С – постоянная преобразователя.

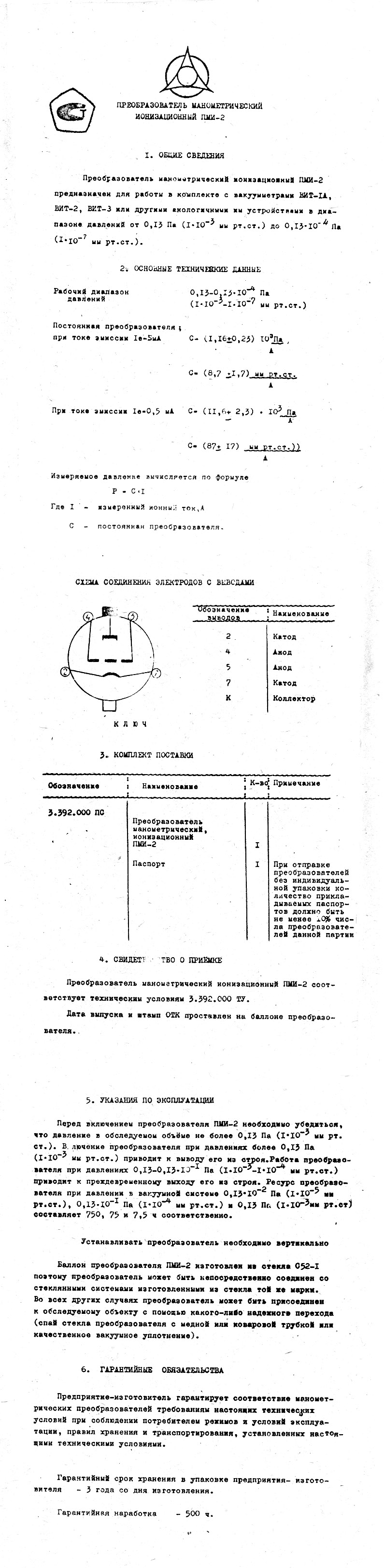

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ ПМИ-2
Преобразователь манометрический ионизационный ПМИ-2 соответствует техническим условиям 3.392.000 ТУ.
УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ ПМИ-2
Перед включением преобразователя ПМИ-2 необходимо убедиться, что давление в обследуемом объеме не более 0,13 Па (1х10-3 мм.рт.ст.). Включение преобразователя при давлениях более 0,13 Па (1х10-3 мм.рт.ст.) приводит к выводу его из строя. Работа преобразователя при давлениях 0,13 - 0,13х10-1 Па (1х10-3 – 1х10-4 мм.рт.ст.) приводит к преждевременному выходу его из строя. Ресурс преобразователя при давлении в вакуумной системе 0,13х10-2 Па (1х10-5 мм.рт.ст.), 0,13х10-1 Па (1х10-4 мм.рт.ст.),и 0,13 Па (1х10-3 мм.рт.ст.) составляет 750, 75 и 7,5 ч соответственно.
Устанавливать преобразователь ПМИ-2необходимо вертикально.
Баллон преобразователя ПМИ-2 изготовлен из стекла С52-1. Поэтому преобразователь может быть непосредственно соединен со стеклянными системами, изготовленными из стекла той же марки. Во всех других случаях преобразователь может быть присоединен к обследуемому объекту с помощью какого-либо надежного перехода (спай стекла преобразователя с медной или коваровой трубки или качественное вакуумное уплотнение).
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА МПИ-2
Гарантийный срок хранения в упаковке предприятия-изготовителя - 3 года со дня изготовления.
Гарантийная наработка - 500 ч.
