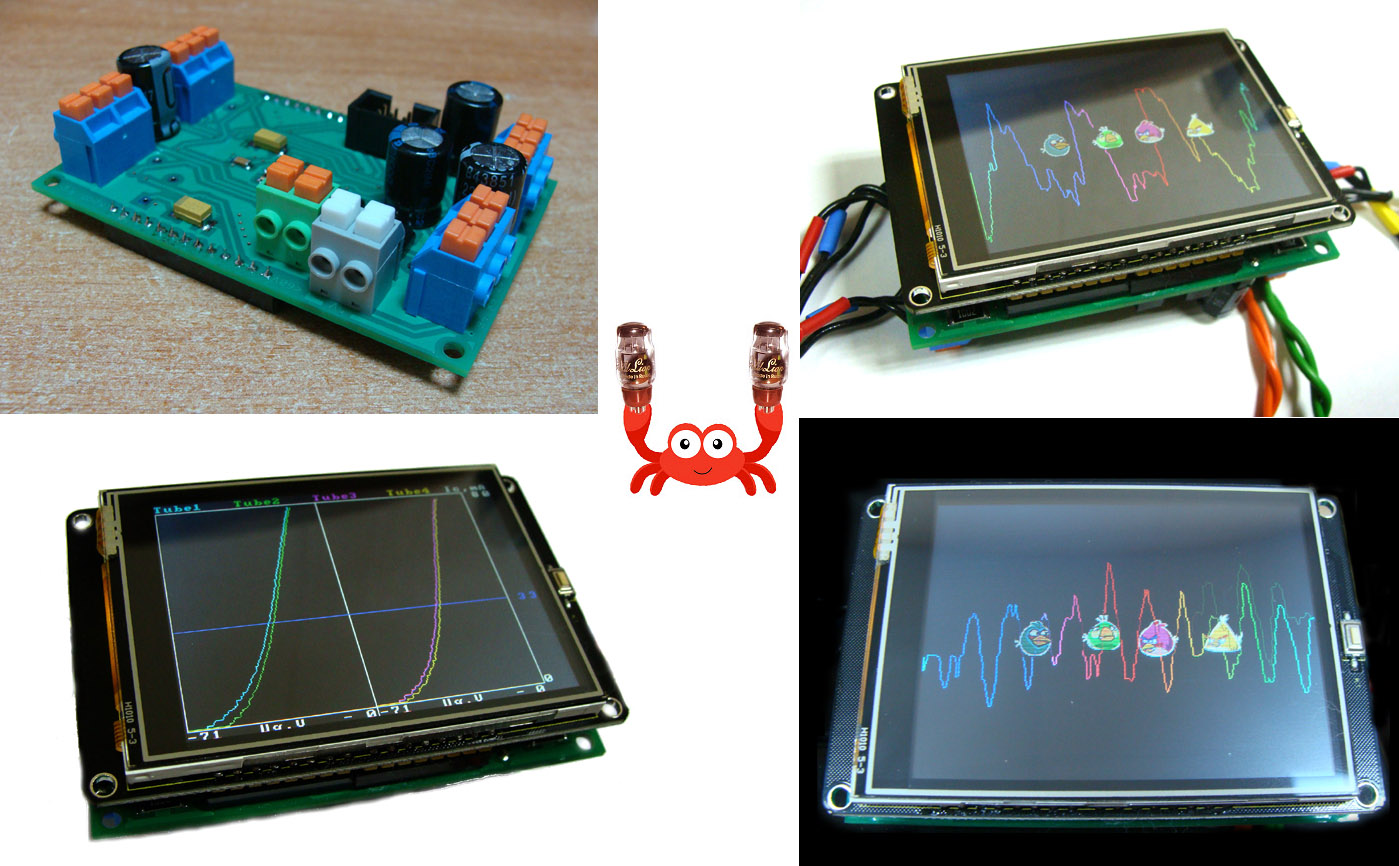

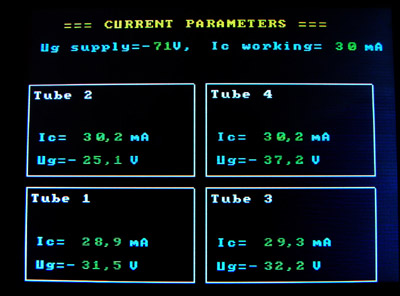

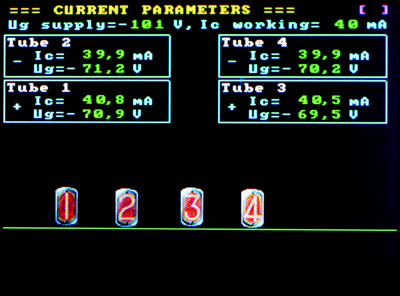

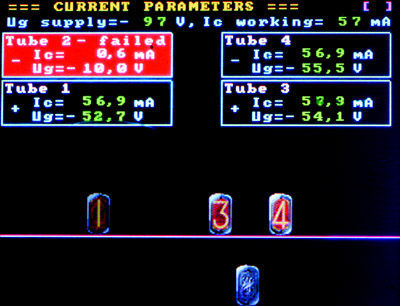

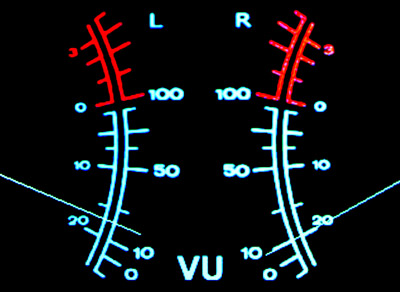

Электронный блок автоматической балансировки выходных ламп в ламповых усилителях КРАБ-4ф (на 2, 3 или 4 лампы с фиксированным смещением, работающие в классах A или AB) Список поддерживаемых ламп: EL84, 6П6С, 6П3С, 6П3С-Е, EL34, 6550, KT88, KT90, KT120, KT150, 2А3, 300В …, а также другие лампы (6П31С, 6П13С, 6П41С, 6П36С …) с макс. током катода до 1А и рабочим смещением на 1й сетке до 60 вольт Видеоинструкция здесь Возможны изменения картинок на дисплее, логотипа и пр. Примеры здесь Назначение Блок можно встраивать в двухтактные или однотактные усилители в которых 2, 3 или 4 выходные лампы (триоды, тетроды, пентоды), работающие в классах A или AB, в однотактных, двухтактных схемах или схемах в параллельном включении. 1. Блок автоматически регулирует смещения на управляющих сетках одновременно у 2-х или 4-х ламп для поддержания одинакового предустанавливаемого катодного тока независимо от первоначальной «подобранности» ламп. Контролирует параметры выходных ламп во время работы усилителя.

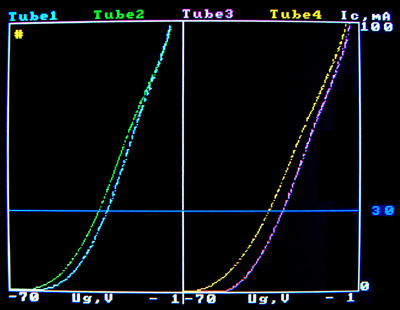

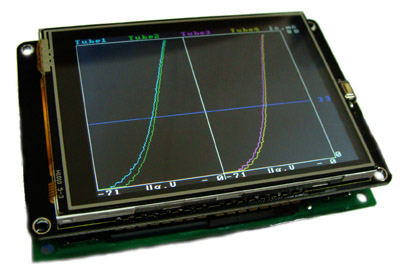

2. Замеряет катодно-сеточные характеристики для визуального выбора оптимальной рабочей точки ламп.

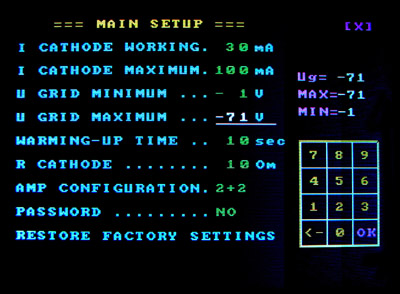

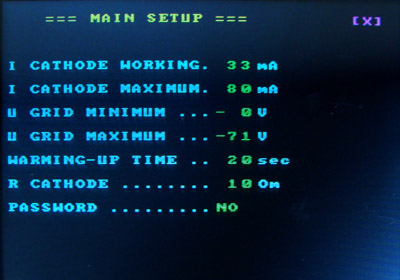

Краткое описание Блок измеряет катодный ток по падению напряжения на низкоомном резисторе, встраиваемом в разрыв катод-земля. Напряжения смещения подаются на управляющие сетки ламп через высокоомные резисторы, которые обычно уже присутствуют в схеме. Диапазон подстройки напряжения смещения на управляющих сетках достаточно широкий (от 0 до -90 вольт) и позволяет выравнивать токовые режимы не только неподобранных ламп, но и даже ламп разных типов. В блоке применены только высококачественные радиодетали. На лампы подаются исключительно аналоговые сигналы с резистивных ЦАП от Analog Devices и высоковольтных операционных усилителей от Texas Instrument. Для подключение проводов к блоку на его плате установлены удобные нажимные клеммные колодки. Входные и выходные цепи блока защищены от коротких замыканий и кратковременных случайных пробоев со стороны усилителя. Блок настраивается на конкретный усилитель путем установки 7 параметров в меню инженерных настроек.

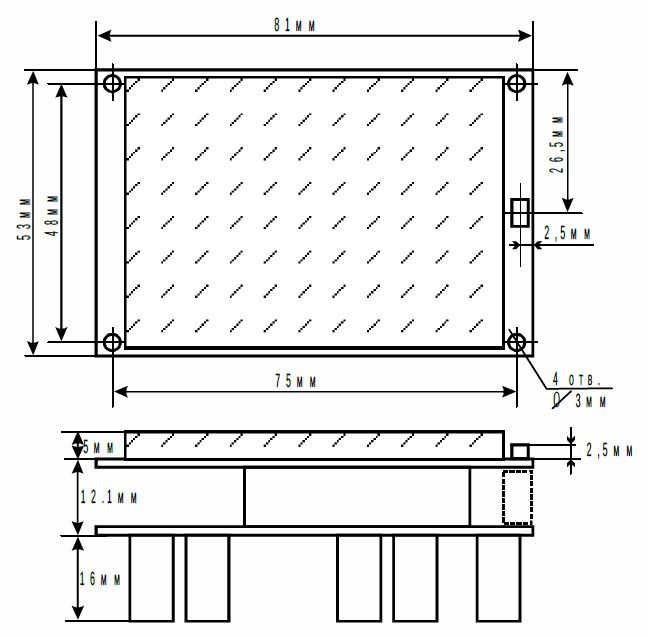

Инженерное меню можно запаролить от случайного изменения параметров конечным пользователем. При этом у пользователя остается возможность выбирать оптимальные режимы ламп на слух по качеству звучания. Управление и настройка блока производится стилусом по тачскрину. Для питания контроллера блока можно использовать любую накальную обмотку трансформатора усилителя обязательно развязанную по питанию с ненакальными цепями усилителя. Для питания цепей сеточного смещения блока можно также использовать штатную обмотку смещения усилителя не имеющую контакта с цепями усилителя. Технические характеристики: Катодные входы: Пределы измеряемых токов катодов: от 0 до 999 мА Путем измерения падения напряжения: от 0 до 3,3 вольт Ток отбора для замера: не более 1 мкА Вход выдерживает случайную подачу со стороны усилителя до ±300 вольт Сеточные выходы: Максимальный диапазон напряжений смещения на сетках: от 0 до –90 вольт Ток поддержки смещений: до 10 мА на каждую сетку Выход долговременно выдерживает короткое замыкание Выход выдерживает случайную подачу со стороны усилителя до ±100 вольт Питание: Для контроллера: 5в, не менее 0,2А Для цепей сеточных смещений: не более 60в на ток не менее 0,05А Размеры блока: 81 х 53 х 35.5 мм Размеры крепежных отверстий: 48х75 мм, 4 отв. диам.3 мм

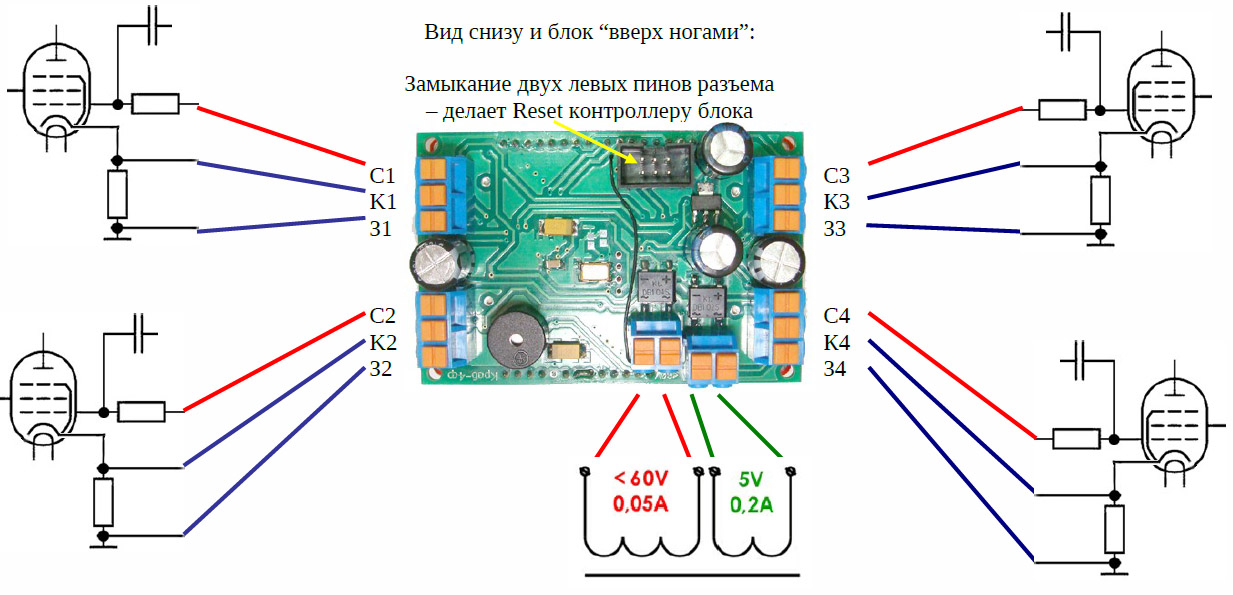

Подключение:
|
