Г-837
Параметры и характеристики .


Тип: Генераторный пентод

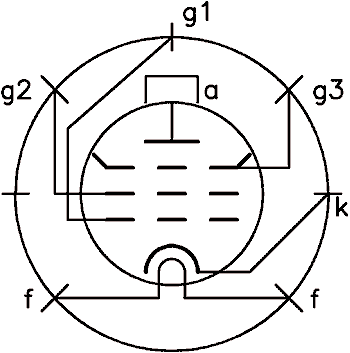

Цоколевка:
Семиштырьковый американский цоколь без ключа. Нумерация ножек по часовой стрелке, начиная от увеличенного промежутка между ножками, если смотреть на цоколь со стороны ножек (снизу)
1 - накал.
2 - ножка не подключена.
3 - экранная (вторая) сетка.
4 - управляющая (первая) сетка.
5 - пентодная (третья) сетка.
6 - катод.
7 - накал.
Колпачок - анод.

Параметры:

Напряжение накала: Uн=12,6В.
Ток накала: Iн=0,7А.
Род тока: переменный.
Напряжение анода: Uа=500В.
Напряжение сетки второй: Ug2=0В.
Напряжение сетки первой: Ug1=-85В.
Ток анода: Iа=60мА.
Ток сетки второй: Ig2=30мА.
Крутизна: S=3,4 мА/В.
Входная емкость: Cвх=16пФ.
Внутреннее сопротивление: Ri=10кОм.
Выходная емкость: Cвых=10пФ.
Максимальная мощность рассеивания второй сеткой: Ng2max=8Вт.
Выходная мощность: Na=20Вт.
